La semelle de fondation en béton, élément essentiel, permet – lorsqu’elle est bien réalisée – d’éviter les lézardes et fissures dans les murs. Un temps de séchage d’au moins 3 semaines est recommandé.
Le sol doit être de bonne qualité et avoir une portance suffisante (élimination de la terre végétale). Une étude géotechnique est vivement conseillée pour déterminer armatures, profondeur et méthode (fondations classiques, pieux, longrines…).
Depuis la loi ELAN (entrée en vigueur en 2020), en cas de terrain en zone argileuse une étude géotechnique préalable (type G1 PGC) est obligatoire :
- pour toute vente d’un terrain constructible non bâti situé dans une zone à risque moyen ou fort de retrait-gonflement des argiles (phénomène courant en France)
- pour toute construction neuve sur ce type de sol.
Le vendeur doit donc fournir cette étude G1 PGC à l’acquéreur avant la vente du terrain. Ensuite, le constructeur ou le maître d’œuvre doit compléter avec une étude G2 AVP (avant-projet) pour dimensionner les fondations en fonction du projet précis.
Hors zone argileuse l’étude de sol n’est pas légalement obligatoire si le terrain n’est pas classé à risque,mais elle reste vivement recommandée, car elle évite les mauvaises surprises :
- tassements différentiels
- fissures dans les murs
Le classement du terrain (zone argileuse ou non) est consultable sur le site georisques.gouv.fr
Dimensions usuelles (maison individuelle) : hauteur ≈ 25 cm, largeur ≈ 50 cm. Les zones hors gel varient : ~25 cm (Ouest) jusqu’à ~90 cm (plaines les plus froides).
Une semelle filante (3 filants Ø10, largeur 35) est posée sur un béton de propreté dosé à 150 kg/m³ (épaisseur ~5 cm). Les angles sont liaisonnés par 2 fers Ø8 (50 cm par côté) et deux attentes croisées Ø10 (80 cm) pour recevoir le chaînage 4-10.

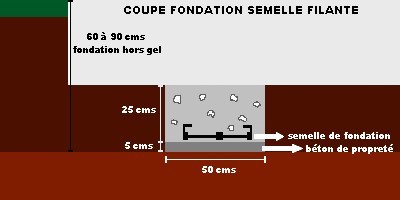

Schéma d’une semelle filante classique en béton armé
la semelle de fondation sera liaisonnée, dans chaque angle, par deux fers de diamètre 10 d'une longueur de 50 cm ( chaque coté de la la semelle de fondation). Deux attentes crossées de diamètre 10 d'une longueur de 80 cm (pour recevoir le chaînage 4-10) sera également positionné dans chaque angle(cf croquis ).

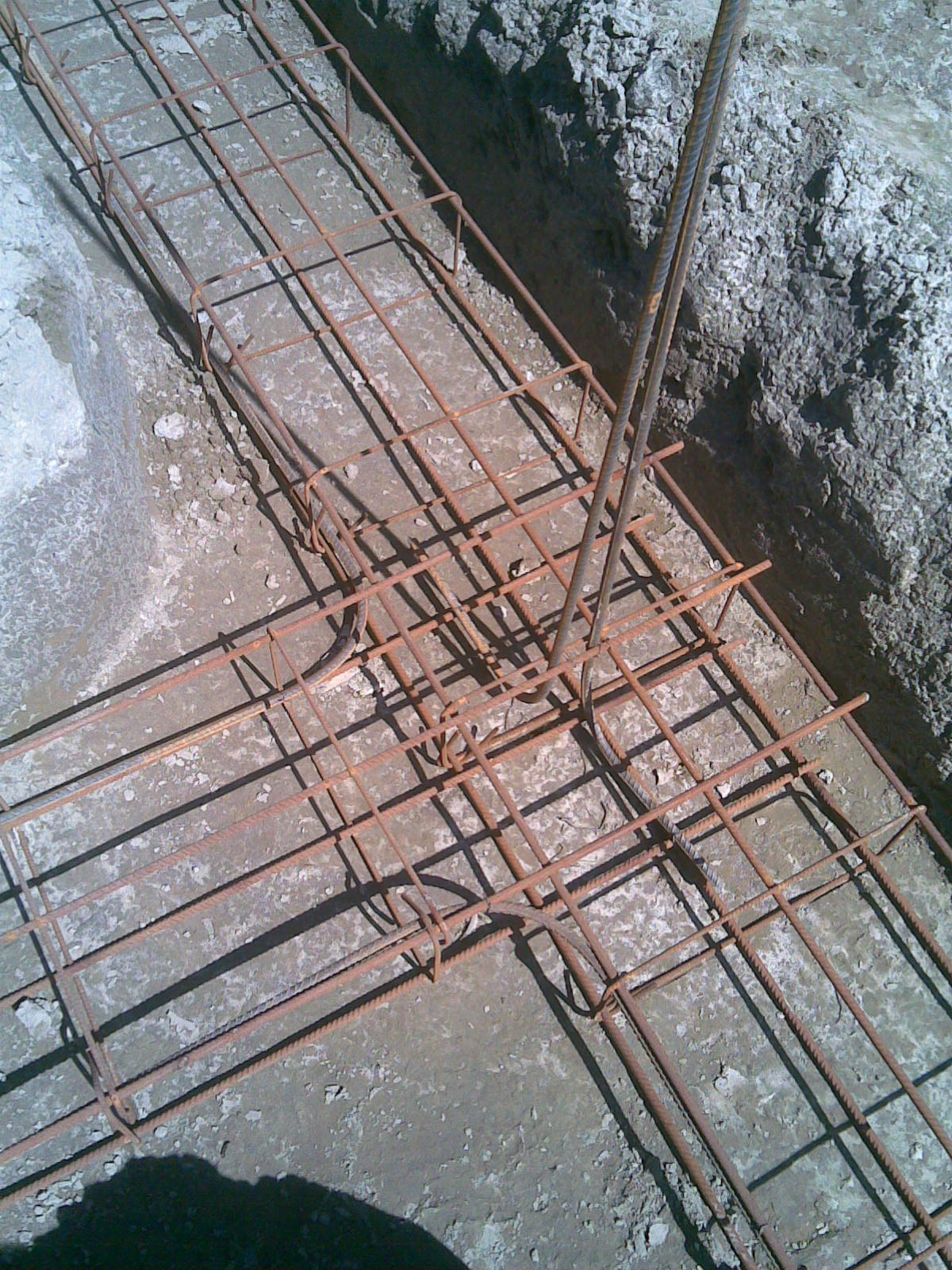

Liaisons entre semelles et poteaux (attentes, recouvrements)
Fondations renforcées : utilisées en maison individuelle pour reprendre des charges concentrées (poteaux murs lourds) et limiter les tassements différentiels sur sols peu compressibles. Béton courant : C25/30 (~350 kg/m³), coulé sans coffrage si parois stables.

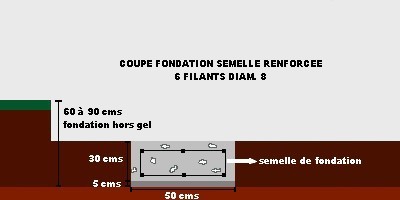

Exemple de semelle renforcée
Fondations à redans : en terrain en pente ou différence de niveau de terain, on travaille par marches successives (redans) pour rester hors gel ; les armatures sont continues par recouvrement et les raidisseurs verticaux assurent la liaison.

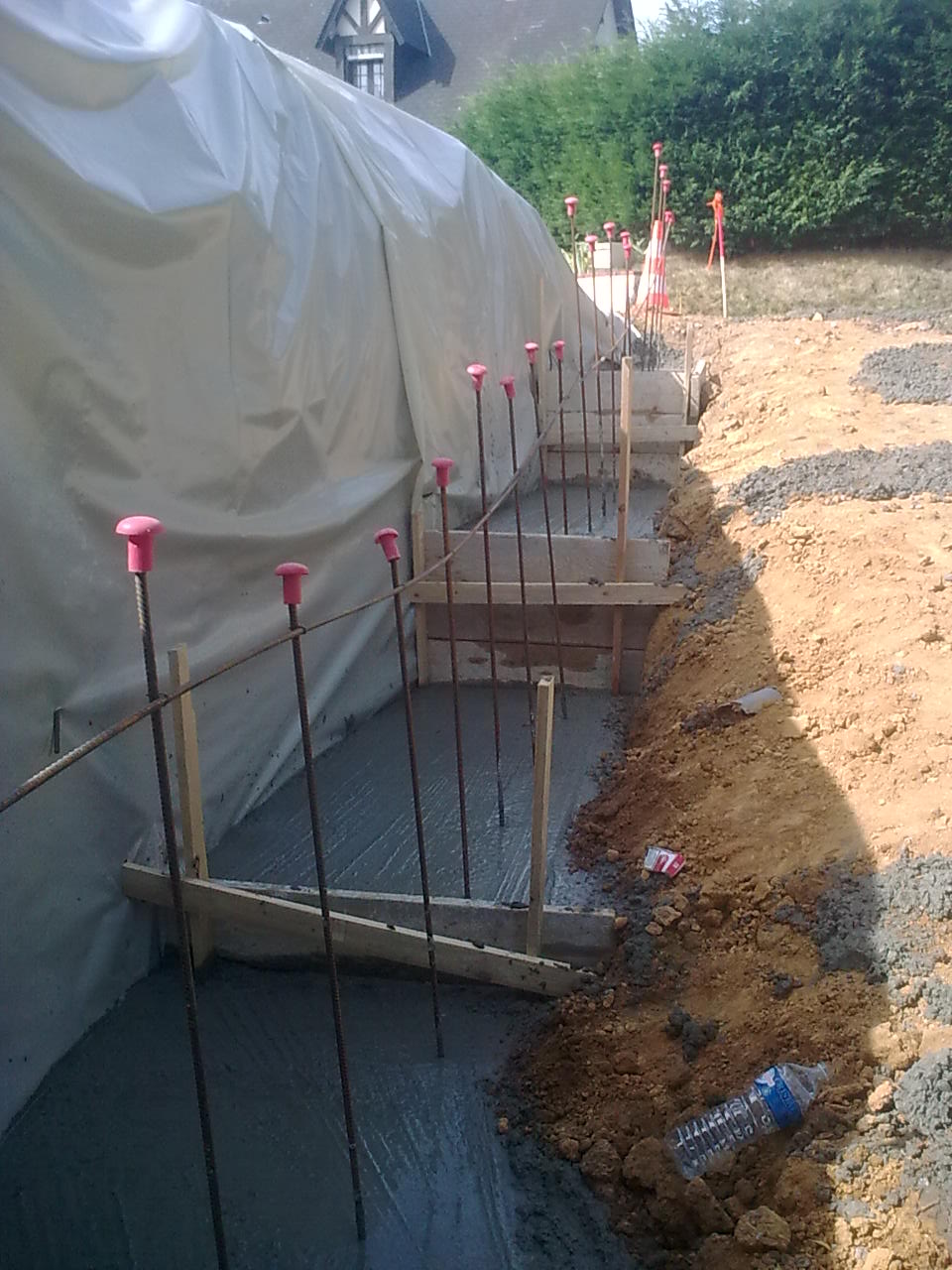

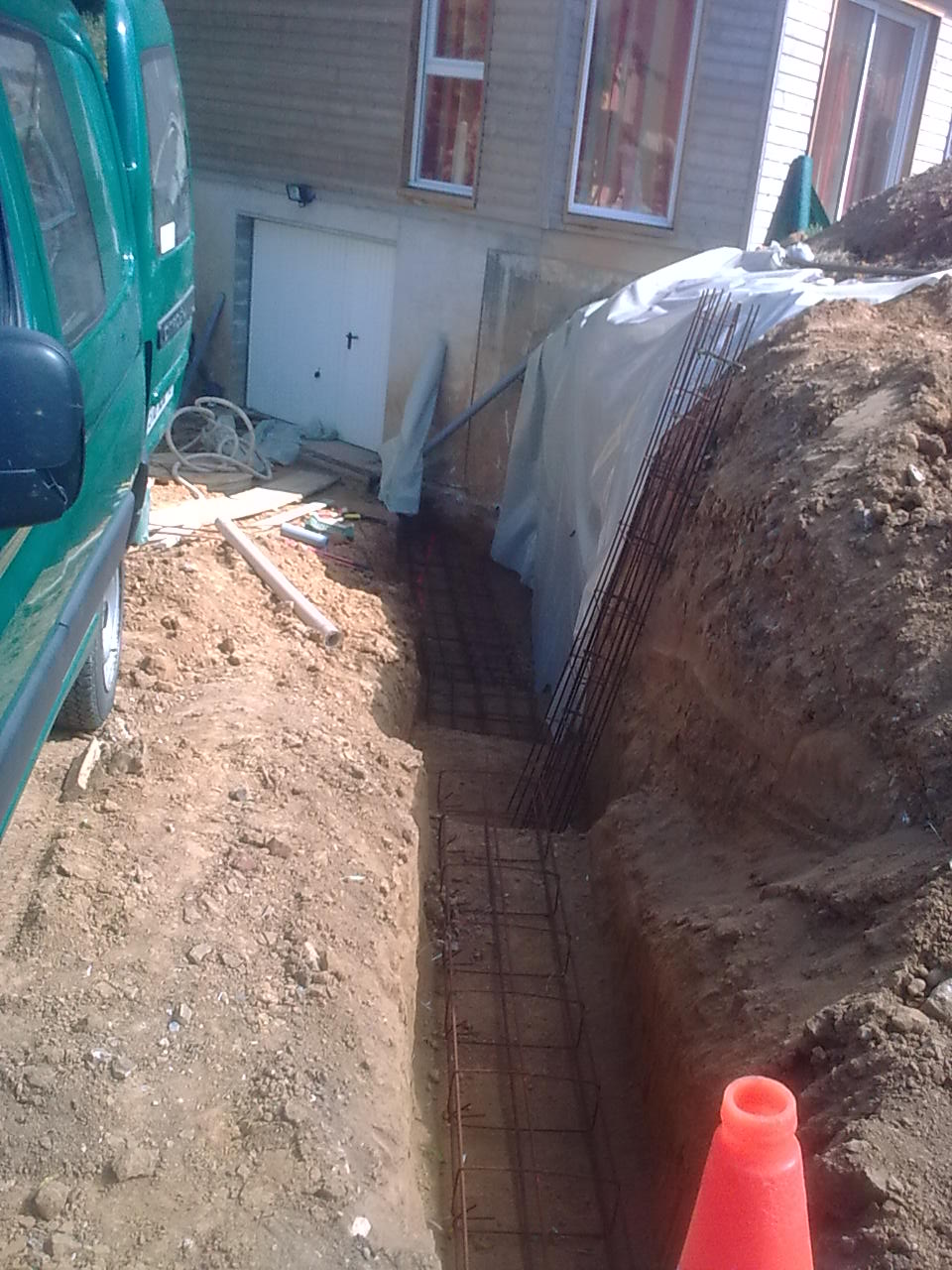

Fondation à redans en terrain en pente
En cas de terrain difficile, ou la fondation superficielle est exclu, il est nécessaire de faire appel à des professionnels pour déterminer une autre méthode de mise en oeuvre (pieux, puits, longrines,...).
Important:
le sol qui va supporter la charge, doit être stable, propre, sec et non gelé. Si de l'eau est dans la fouille, elle doit être enlevée avant le coulage du béton.
Dans le cas de mauvais sols présentant des risques de tassements importants ou différentiels (couches de sol hétérogènes, limons, remblais,...) il est nécessaire de passer par un bureau d'étude béton armé ( une étude géotechnique sera effectuée préalablement) .

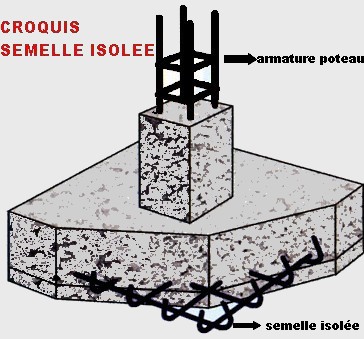

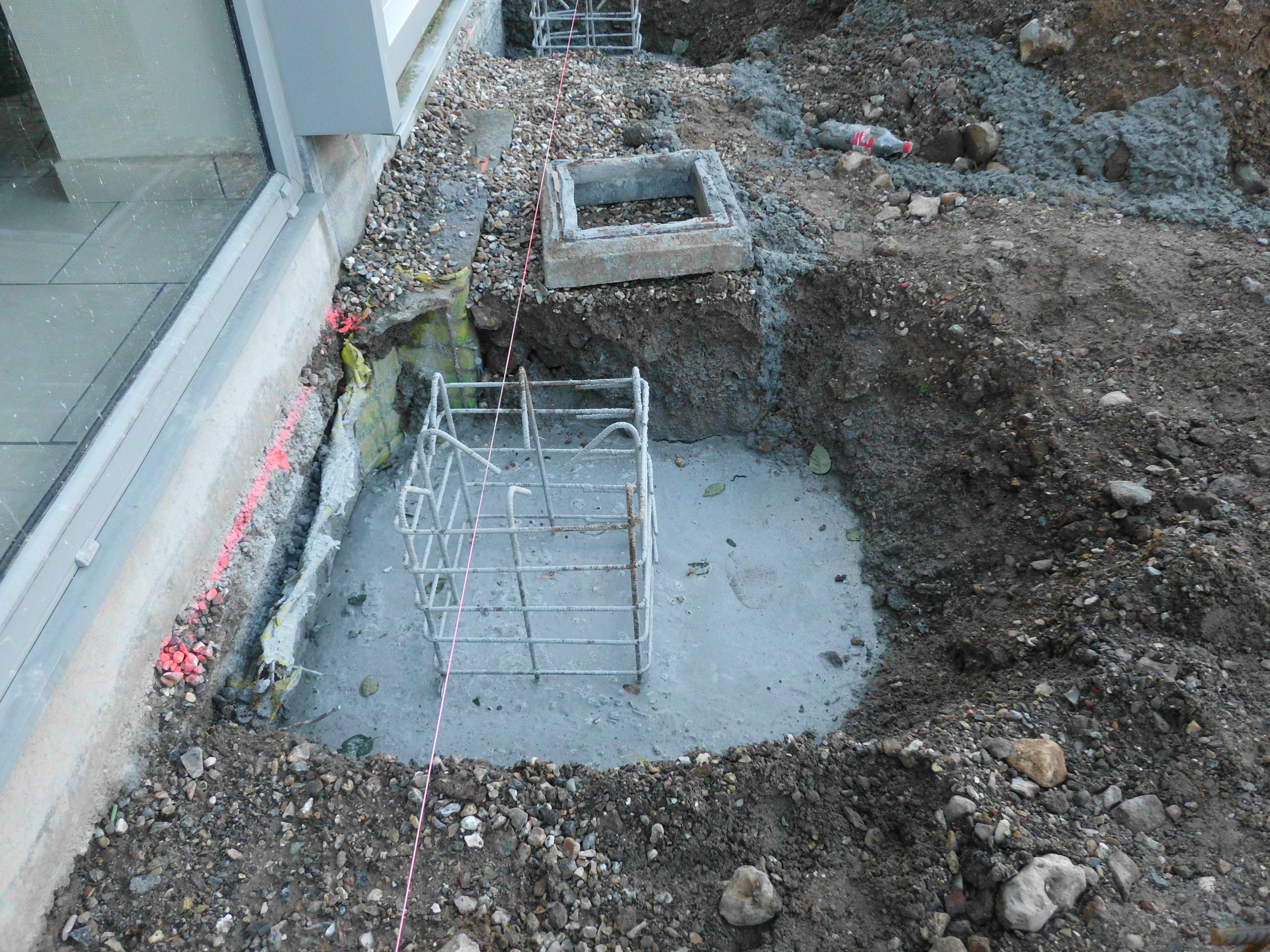

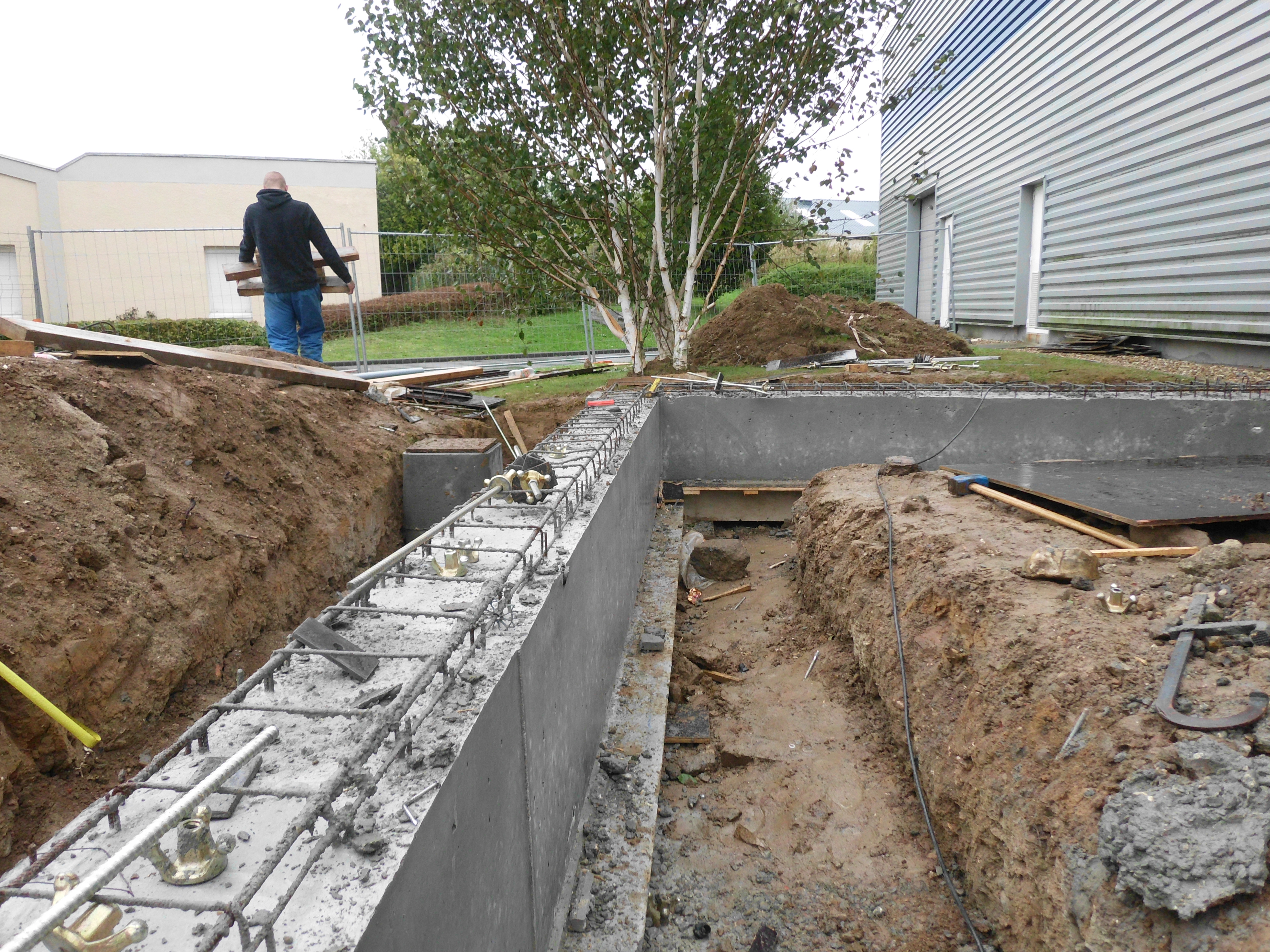

puits semelle isolée , longrine béton
