1. Pourquoi prévoir les réseaux avant dalle ou vide sanitaire ?
Les réseaux (évacuations, alimentation eau, électricité, télécom, etc.) doivent être prévus avant le coulage de la dalle ou avant la pose du plancher hourdis, afin :
- d’éviter un percement ultérieur du béton (non conforme DTU)
- de sécuriser les passages sous la dalle ou dans le vide sanitaire
- d’assurer la bonne pente des évacuations EU / EP
- de protéger les réseaux dans des fourreaux adaptés
2. Tuyaux et fourreaux sous dalle ou dans un vide sanitaire
Les gaines et tuyaux doivent respecter les règles suivantes :
- Les évacuations EU/EP doivent être posées avant coulage, en PVC rigide Ø 100 mm minimum, pente ≥ 2 %.

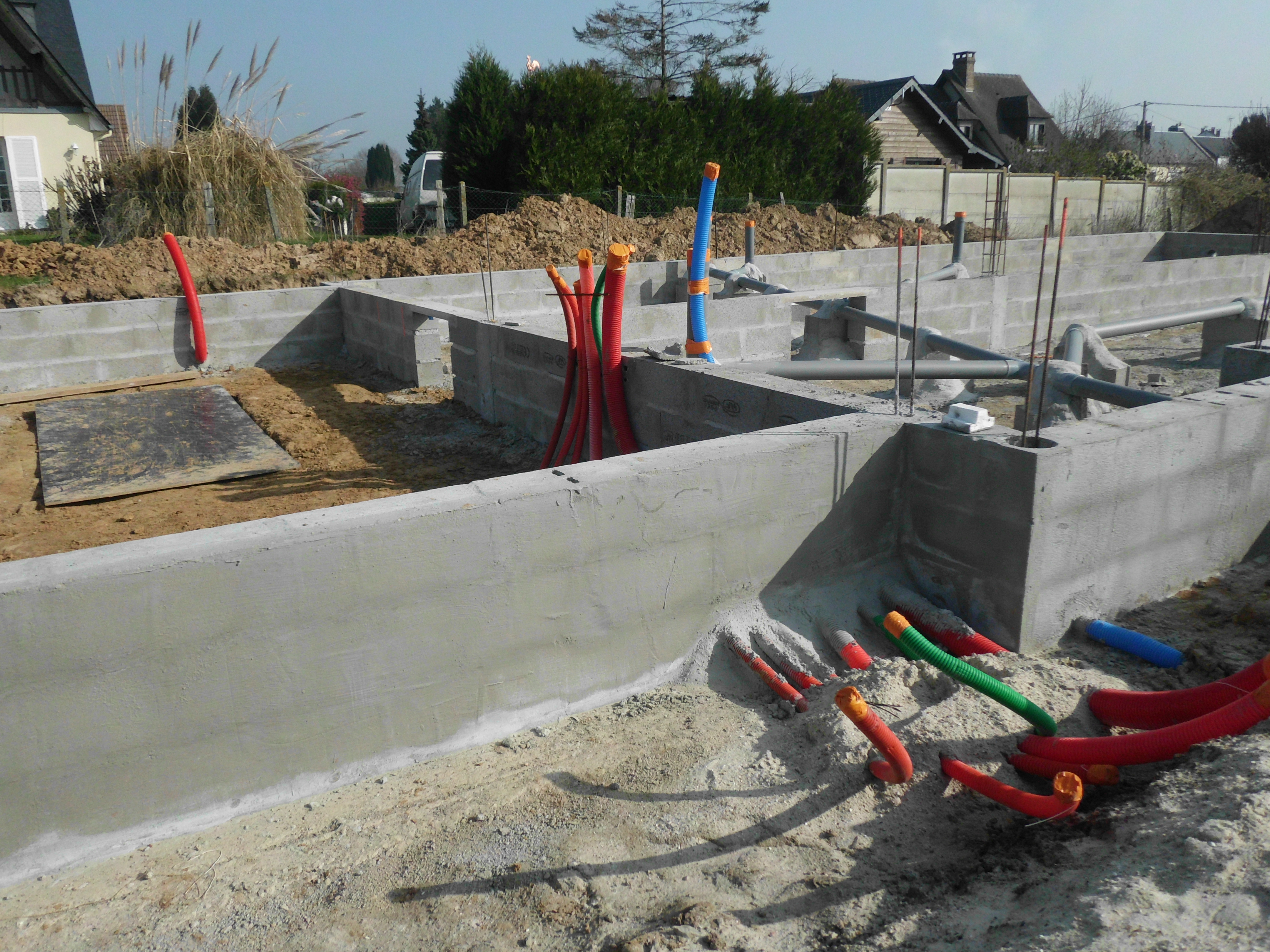

- Les entrées de réseaux (eau, électricité, télécom, fibre) doivent passer dans des fourreaux adaptés (+ grillage avertisseur).
- Le passage dans la dalle ou un voile béton doit se faire via un fourreau traversant (jamais directement dans le béton).
- Un vide sanitaire permet un accès ultérieur, une dalle pleine non.
3. Le passage d'un tuyau EU sous la fondation béton
On ne traverse jamais une semelle de fondation directement, le tuyau doit passer sous la fondation dans un fourreau (diam.125 )dont la longueur doit être égale la largeur de la semelle + 20 cm de chaque côté
Pourquoi ? :
- protéger le tuyau en cas de mouvement du sol
- éviter qu’il travaille avec la fondation
- permettre un remplacement éventuel
Il doit être posé sur un lit de sable minimum de 10 cm et recouvert de sable sur 10 cm , à profondeur d'au moins 10 cm sous la semelle de fondation
4. Couleurs et diamètres normalisés des fourreaux
| Réseau | Couleur fourreau | Diamètre mini | Norme / usage |
|---|---|---|---|
| Électricité | Rouge | Ø 40 mm mini | ENEDIS / NF C 15-100 |
| Eau potable (PEHD) | Bleu | Ø 40 mm mini | Pression 10 bars min. |
| Télécom / fibre | Vert | Ø 40 mm mini | Orange si réseau privé |
| Gaz | Jaune | Ø 63 mm | GRDF – fourreau obligatoire |
| EU / EP (évacuations) | Sans couleur (PVC gris/orange) | Ø 100 mm mini | NF DTU 60.11 |
5. Profondeurs d’enfouissement des réseaux extérieurs
Les réseaux enterrés doivent être posés à des profondeurs minimales, selon les normes DTU et les guides des concessionnaires :
| Réseau | Profondeur minimale | Protection complémentaire |
|---|---|---|
| Eau potable | 0,80 m (hors gel) – 1,00 m conseillé | Lit de sable + grillage avertisseur bleu |
| Électricité | 0,50 m mini | Grillage rouge + sable + avertisseur |
| Telecom / fibre | 0,40 m mini | Grillage vert + sable |
| Gaz | 0,80 m mini | Lit de sable + avertisseur jaune |
| EU / EP (évacuations) | 0,50 m mini (hors gel si terrain froid) | Pente ≥ 2 %, sable + remblai propre |
6. Traversées de fondations et de voile béton

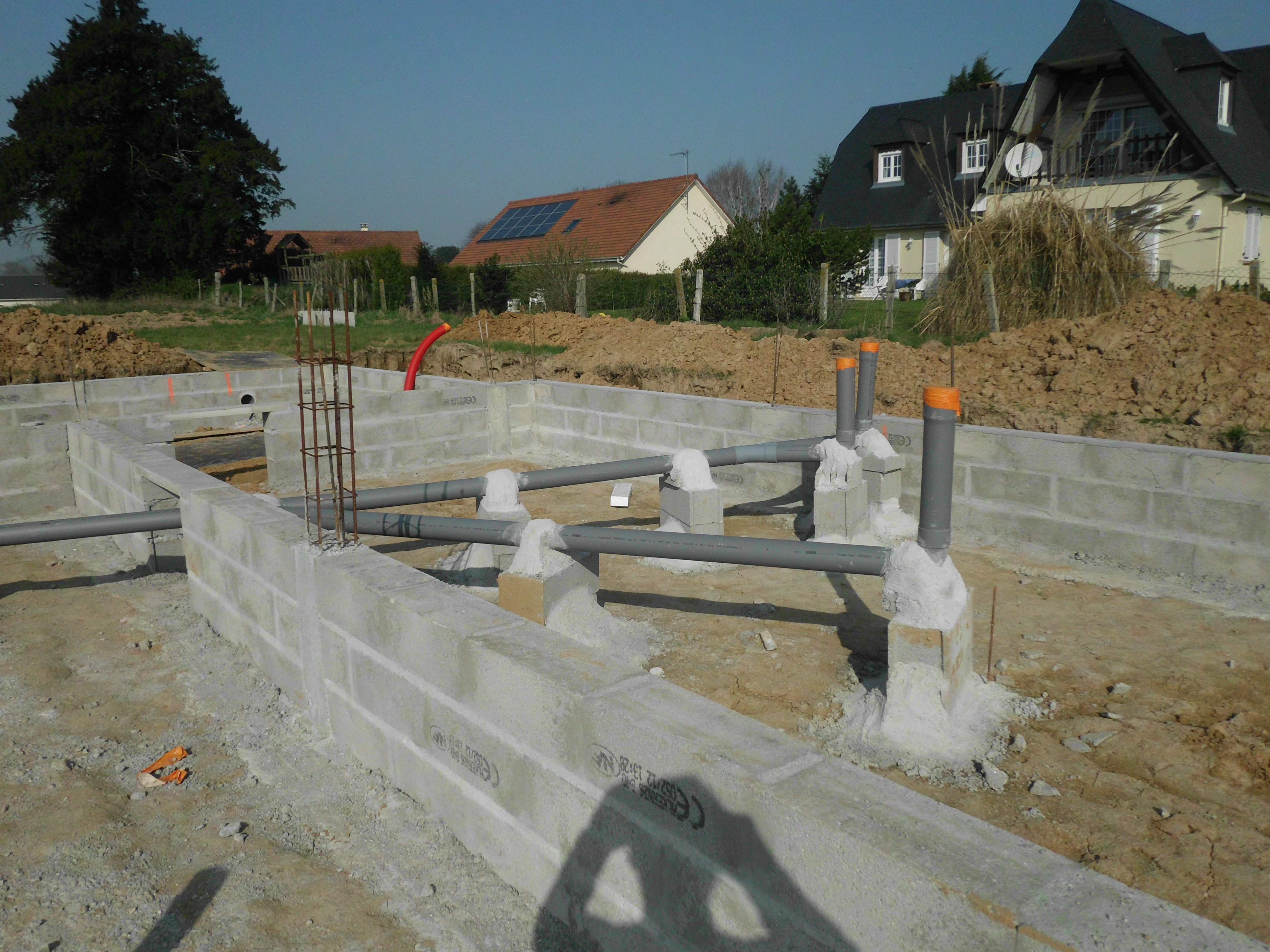

un tuyau PVC d’évacuation (EU/EV/EP) ne doit jamais être coulé directement dans la dalle béton. il doit passer dans le hérisson ou le vide sanitaire.
on peut tout à fait utiliser directement du PVC CR8 (ou CR4 selon contexte) comme fourreau pour faire traverser un tuyau au niveau d’une dalle, d’une fondation ou d’un mur béton. dans un fourreau. Ce fourreau doit :
- dépasser d’au moins 5 cm de chaque côté du béton
- être de diamètre supérieur au tuyau (voir tableau + 30 %)
- être étanche à l’air (mousse expansive, manchon, joint)

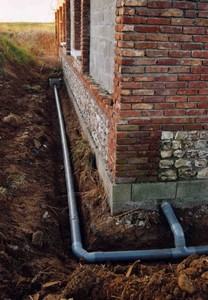

7. Réseau EU (Eaux Usées)
Le réseau EU regroupe les eaux vannes (WC) et les eaux grises (douche, lavabo, cuisine). Il doit être totalement indépendant du réseau de drainage et du réseau EP (pluvial).
Principes de mise en œuvre
- Ventilation primaire obligatoire en toiture (même diamètre que la chute principale).
- Pas de changement de direction à 90° → utiliser 2 coudes de 45°.

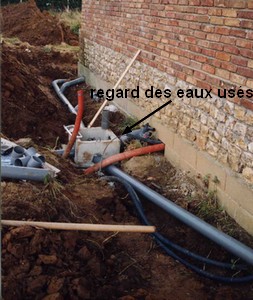

- Regard de visite sur les changements de direction et tous les 20 à 25 m.
- Pente des canalisations enterrées : 1 à 2 % minimum.
- Passage sous dallage ou VS → prévoir fourreau, pas de raccord noyé inaccessible.
| Canalisation | Diamètre mini | Pente recommandée |
|---|---|---|
| Collecteur intérieur (incluant WC) | Ø100 mm | 2 à 3 % |
| Collecteur enterré habitation → regard limite | Ø125 à Ø160 mm | 1 à 2 % |
| Branchement appareil (lavabo, douche...) | Ø32 à Ø50 mm | 1 à 3 % |
FAQ – Réseaux sous dalle et réseaux enterrés
Peut-on ajouter une évacuation après coulage de la dalle ?
Non, sauf par carottage lourd + réservation validée structurellement. Les évacuations doivent être prévues avant.
Les gaines sous dalle peuvent-elles être posées sans fourreau ?
Non, uniquement les évacuations EU/EP en PVC rigide. Tous les autres réseaux doivent être protégés par fourreau.
Le fourreau doit-il être étanche ?
Oui, surtout au passage dalle/fondation, pour éviter les remontées d’humidité et d’air.
