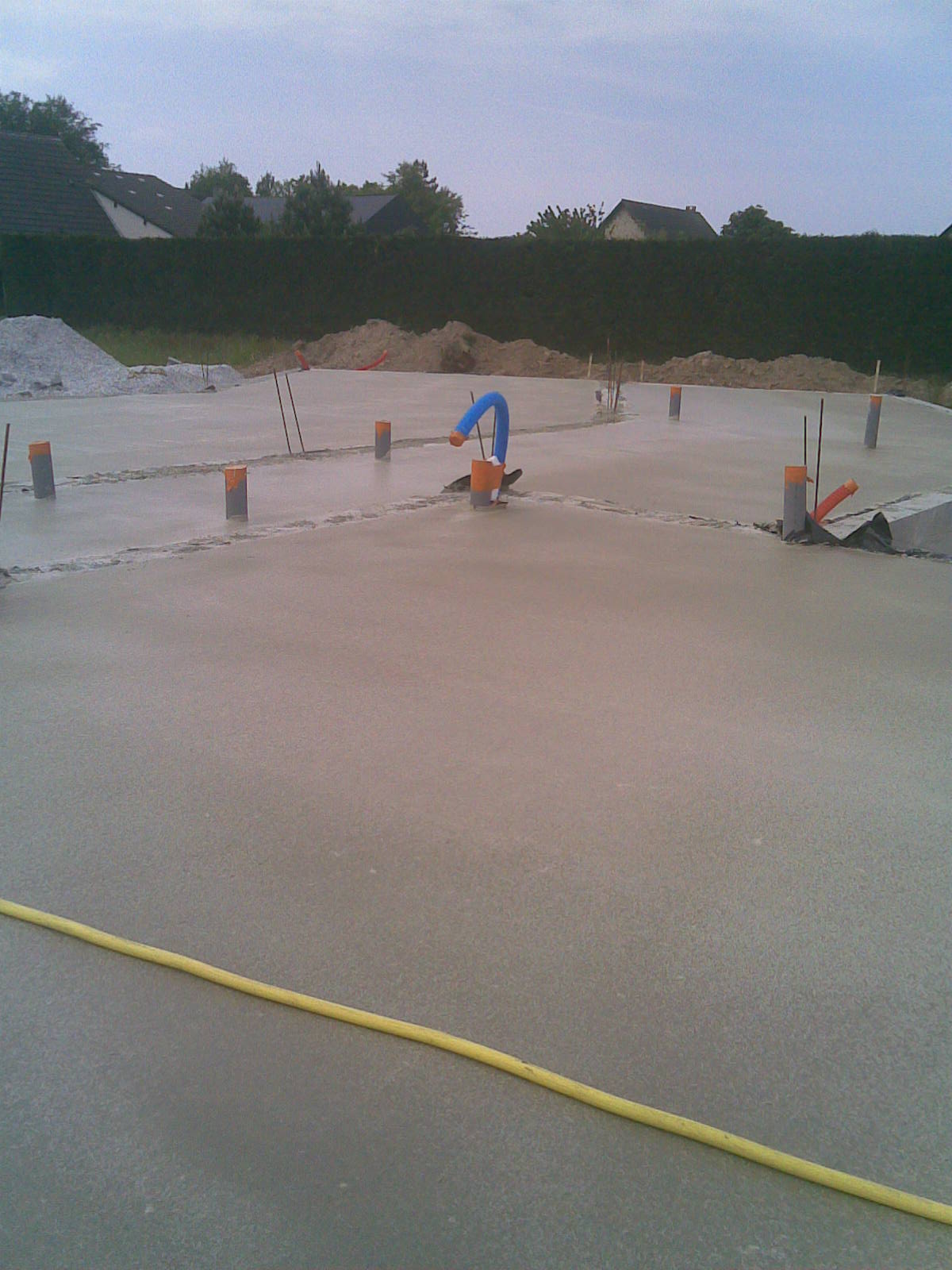

1. La dalle béton terre plein
La dalle béton, d'environ 12 cm d'épaisseur, est coulée directement sur le sol naturel.
Une étude du sol est obligatoire, pour les constructeurs de maisons individuelles, en cas de dallage terre plein concernant les maisons jumelées ou en bande,et les lotissements.>
Pour les maisons individuelles isolées, le constructeur n'a qu'une obligation d'enquête (s'assurer que le dallage terre plein est compatible avec la nature du terrain).
Son nom est «dalle flottante» car les murs périphériques, servant de coffrage, sont désolidarisés de la dalle béton.
exemple de murs périphériques servant au coulage de la dalle
Un joint de polystyrène, d'une épaisseur de 10 mm, permet cette désolidarisation.

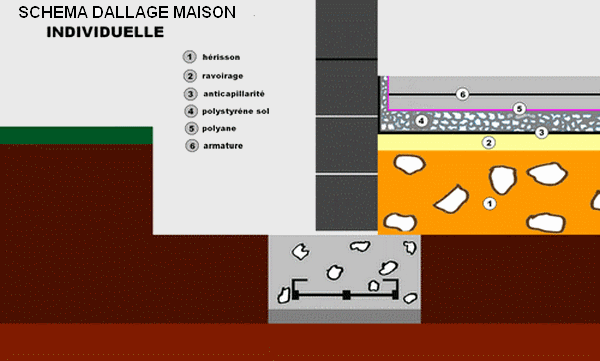

Une isolation thermique (plaque de polystyrène spéciale sol ou autre) est nécessaire pour retarder les pertes de chaleur par le sol (son épaisseur est en fonction de la réglementation thermique en vigueur).

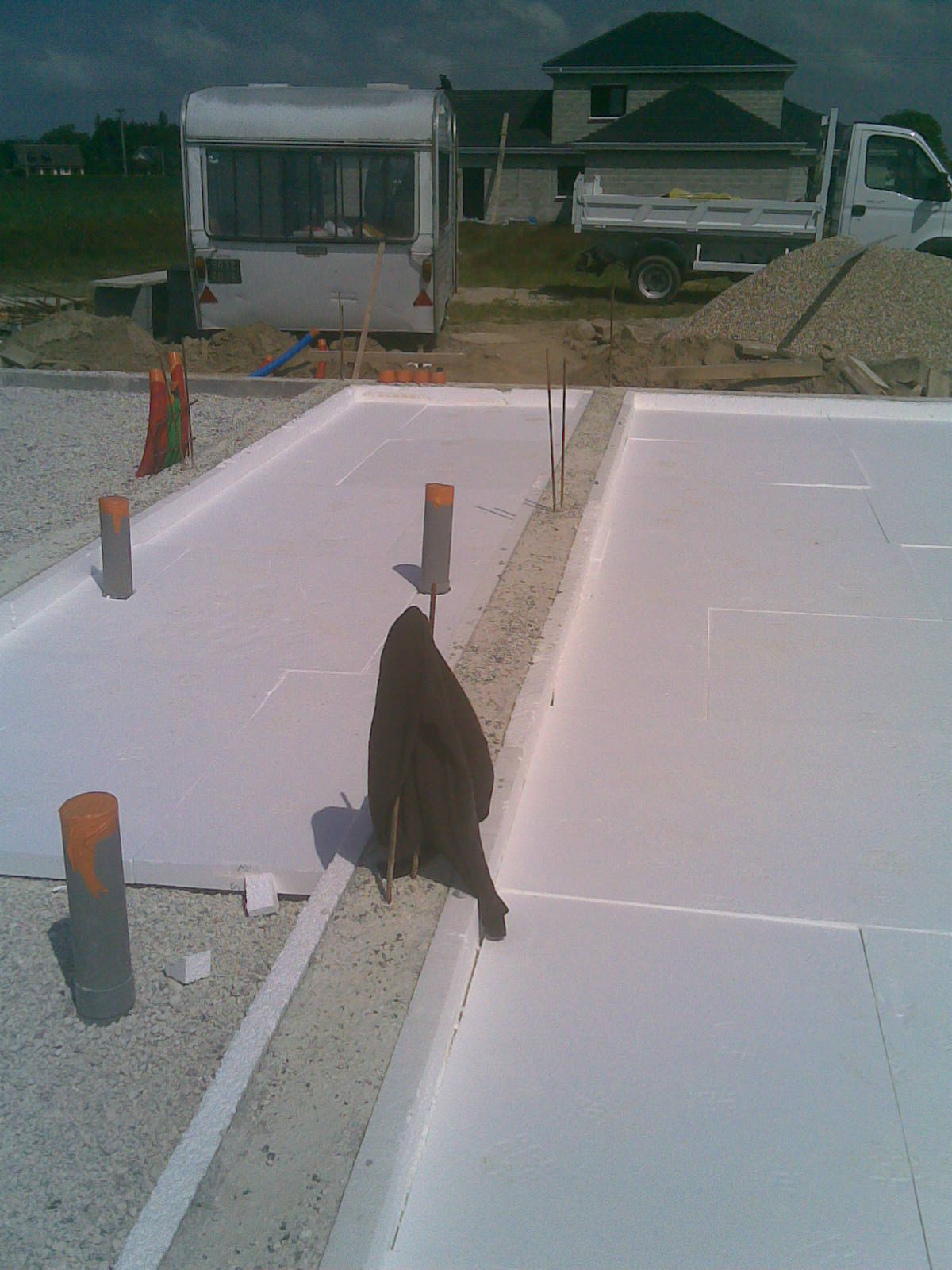

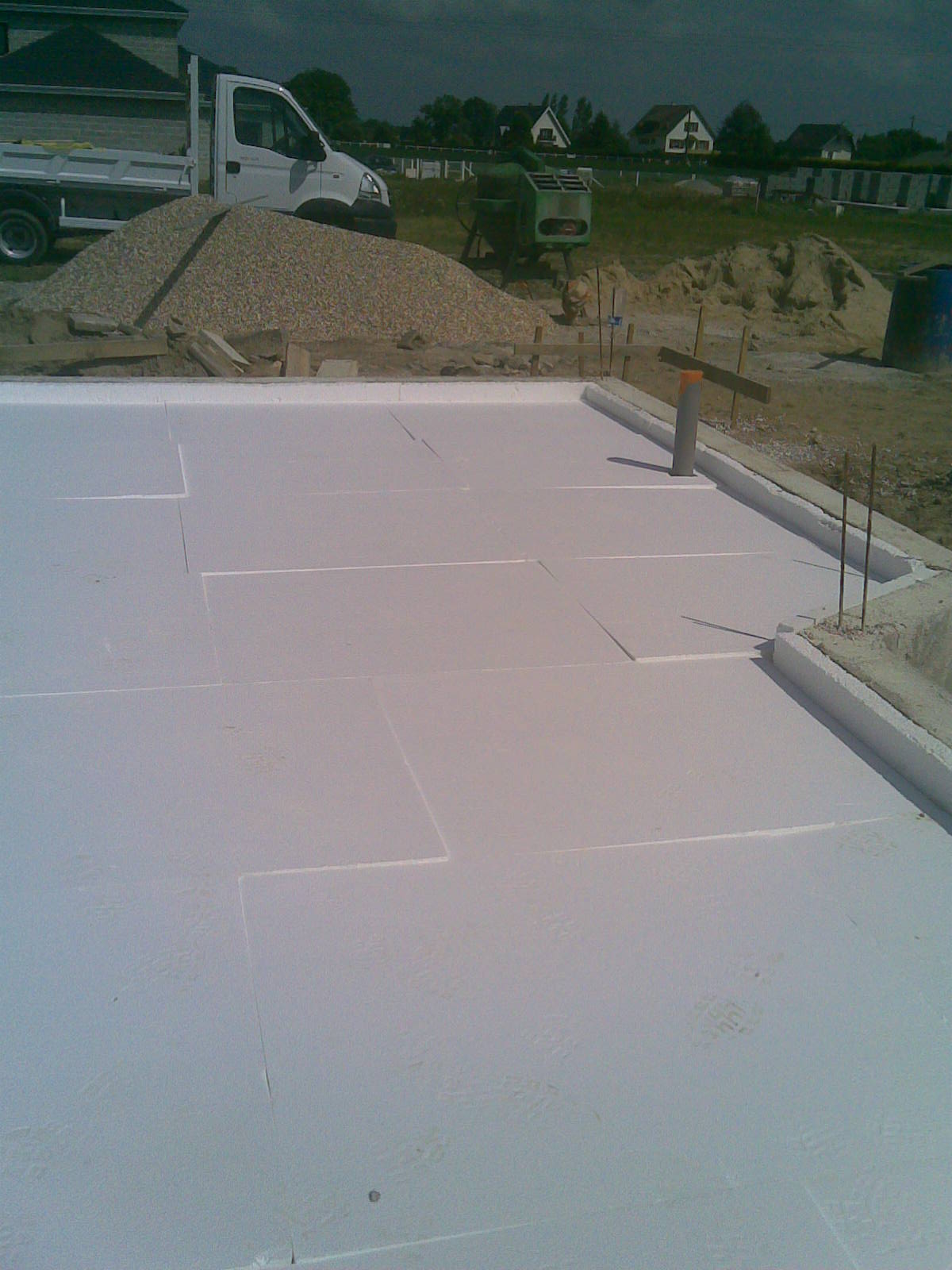

exemple de pose isolation dalle terre plein
Avant la mise en place de l'isolant, le sol doit être préparé (débarrassé de toute terre végétale et compacté sur 20 cm minimum avec des matériaux tout-venant).

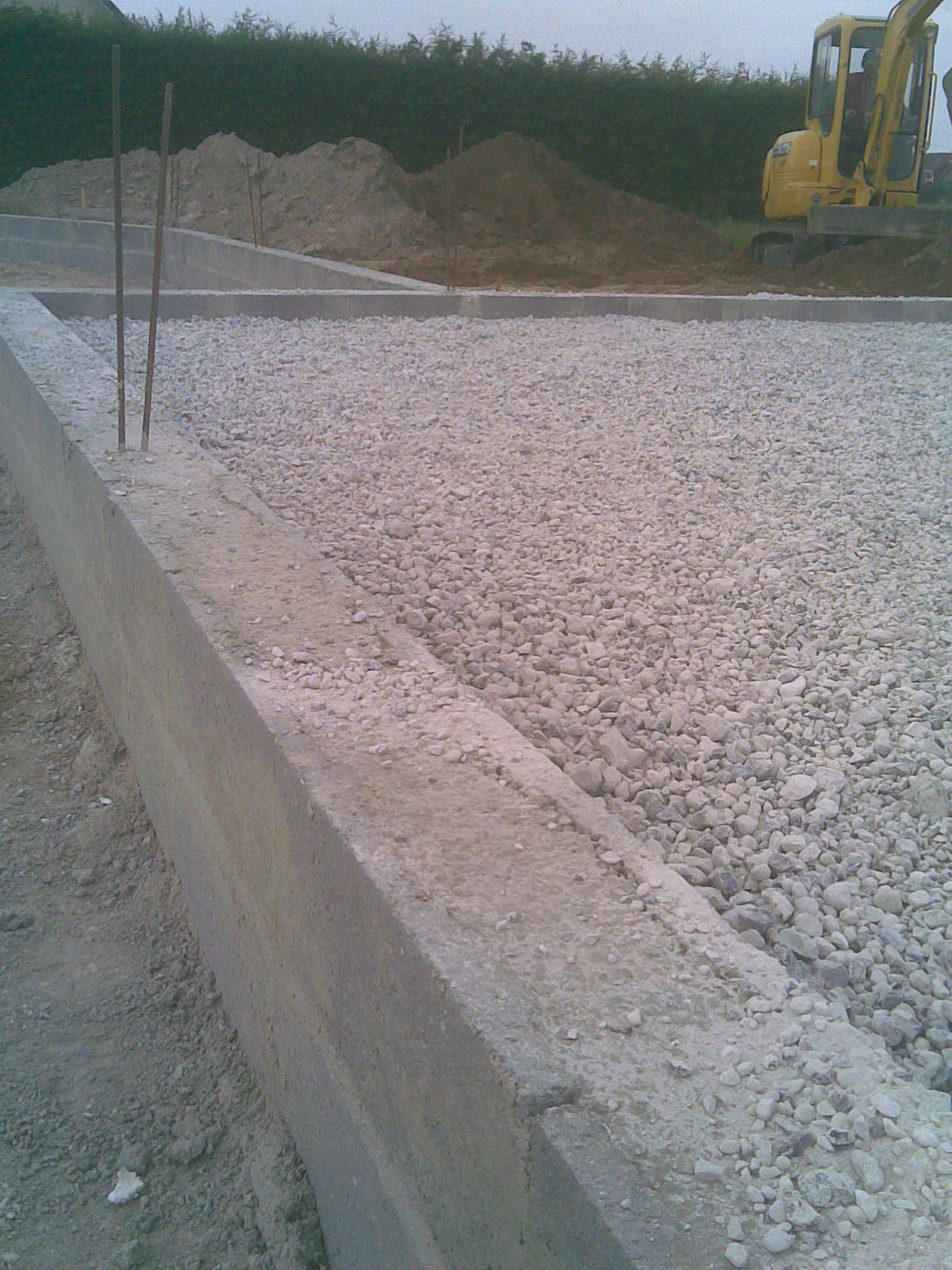

exemple de mise en place tout venant
Un ravoirage est recommandé ,mais non obligatoire, pour préserver l'intégrité de l'isolant en cas de sol irrégulier ( lit de sable ou mortier maigre de 5 cm).
Mise en place d'un polyane spécial sol sur le polystyrène, et puis pose du treillis soudé (de type ST25C recouvrement de 35 cm dans chaque sens ou deux nappes de type ST10) avant de recevoir le béton NF EN 206-1 C20/25 XC2 Dmax22,4 S4 cl 0.40.
Pour les surfaces supérieures à 25 M2, il faut prévoir des joints de dilatation (joints en plastique) tous les cinq mètres environ (possibilité de sciés le dallage pour réaliser les joints de dilatation, 24 heures après la fin de la mise en oeuvre).
Cette solution économique ne permet pas d'intervenir sur la tuyauterie en cas de problème important.
Les tuyaux sont noyés dans le béton, leurs diamètres doit être inférieur ou égal a 1/5 de l'épaisseur du dallage,leur enrobage doit être supérieur ou égal a leur diamètre sans être inférieur a 5cm,la distance entre deux tubes doit être supérieure a leur diamètre sans être inférieur a 5cm.
Les traversées verticales du dallage sont autorisées avec fourreaux.
Les tuyaux d'évacuation de plus gros diamètre (100,125) doivent être passé dans la forme compacte.
2. Plancher poutrelle hourdis
Le plancher poutrelles hourdis, conçu en poutrelles béton précontraint et hourdis polystyrène ou béton ( existent également en matériau bois,terre cuite,pvc...), permet la réalisation : de vides sanitaire, ou de sous sol.
Le vide sanitaire est un plancher poutrelle hourdis, permettant de réaliser un vide entre le sol et le plancher, évitant ainsi les remontées d'eau par capillarité par le sol.
Il permet d'intervenir sous le plancher en cas de problèmes sur la tuyauterie ou lors de nouveaux aménagements
L'utilisation de hourdis polystyrène permet l'isolation thermique des sols (nécessaire pour l'isolation thermique).
En cas d'utilisation de hourdis béton, hourdis P.V.C, hourdis "bois",... il est nécessaire de poser une plaque de polystyrène avant le coulage de la dalle de compression.
L'utilisation de hourdis polystyrène et plaque de polystyrène permet de réduire considérablement les ponts thermiques du plancher et améliore l'isolation thermique (économie d'énergie).
Il permet d'intégrer des systèmes de chauffage par le sol,électrique ou à eau, dans la chape flottante.
3. La pose du plancher poutrelle hourdis

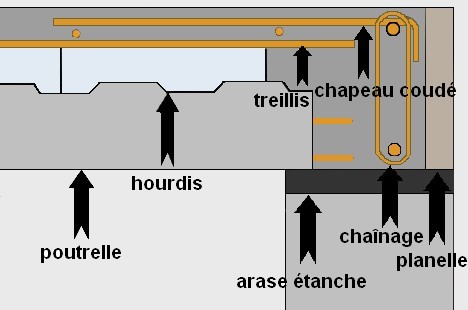

Les poutrelles seront posées selon le plan de pose.
Une arase étanche, de trois à cinq centimètres, aura été réalisée au préalable sur la périphérie du mur afin de rattraper les inégalités de hauteur du mur et la planéité parfaite du plancher.
Une planelle sera mise en place sur toute le périphérie du plancher, ce qui permettra de délimiter la hauteur totale du plancher.
Une armature de chaînage (2 diamètre 10) sera positionnée au droit de tous les murs porteurs .
Un recouvrement de 40 cm assure la continuité des armatures et des équerres dans chaque angle.

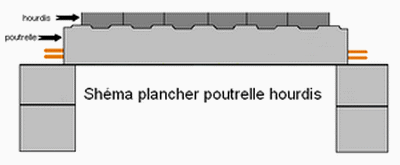

4. Schéma de mise en oeuvre

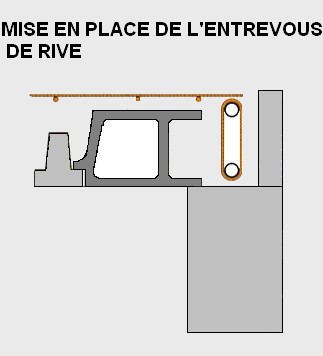

Pour obtenir un bon entraxe des poutrelles, il est nécessaire de mettre en place un hourdis à chaque extrémité.
Chaque poutrelle reposera sur le mur d'un minimum de quatre centimètres pour un mur de maçonnerie .
Après la pose des poutrelles, la file d'étais sera disposée à mi portée de la travée tous les 2m50, avant la pose des hourdis ( sauf dans le cas de hourdis polystyrène posé avant étaiement ou une planche supplémentaire de largeur de 20 cm sera placée entre le bastaing et la languette polystyrène afin d'éviter son écrasement lors du coulage).
Un bastaing,posé à chant , sera positionné à la tête des étais.
Il y a la possibilité de poser un plancher vide sanitaire sans étai. Dans ce cas, l'utilisation de poutrelles spéciales sera nécessaire.
Un treillis soudé sera placé sur la totalité du plancher , ainsi qu'à l'intérieur des chaînages.
Le recouvrement sera de deux mailles et de trois mailles dans l'autre sens , en sachant que les aciers les plus rapprochés doivent être perpendiculaires aux poutrelles.
Des aciers chapeaux seront disposés au droit de chaque poutrelle , à l'équerre sur appui de rive et droits sur appui central. Ils seront positionnées sur le treillis soudé en partie haute.
5. Disposition des aciers chapeaux
Une dalle de compression, de quatre à cinq centimètres, sera coulée sur le plancher . Les étais seront enlevées 28 jours après.
6. Les grilles de ventilation
Les grilles de ventilation, sur la périphérie des murs, évitent les problèmes de condensation sur la sous face du plancher.
Les grilles doivent être réparties sur au moins 2 façades opposées (ou presque opposées) pour créer une vraie circulation d’air (entrée / sortie).
Règle de base en maison individuelle :
surface totale des ouvertures de ventilation = au moins 1/500 de la surface du plancher ventilé
Exemple :
Vide sanitaire sous 100 m² de maison 100 m² ÷ 500 = 0,20 m² d’ouvertures au total 0,20 m² = 2 000 cm² de passage d’air.
Une grille classique de ventilation de VS fait souvent ± 15 cm x 20 cm utiles = 300 cm² (attention : on parle de passage utile, pas la taille du plastique extérieur).
2 000 cm² ÷ 300 cm² ≈ 6,7 → donc 7 grilles utiles minimum dans cet exemple de 100 m².
